风电场集电线路是连接风力发电机组与风电场升压站间的电力线路，是风电场基础设施的重要组成部分。随着风电场项目用地形式日趋紧张，风电项目涉林、涉地形式复杂，用地政策及环保要求日益加强，都对风电场集电线路用林、用地提出了更高的要求。本文从线路杆塔基础型式和杆塔选型两个方面考虑，浅谈风电场集电线路节约用地的一些想法。

一、选择合适的基础型式

常用的集电线路杆塔基础型式有：台阶式基础、板式基础、掏挖基础及挖孔桩基础。

台阶式基础是应用比较广泛的基础型式，施工时采用大开挖，支护模板后进行浇制，混凝土成型后再回填土，利用土体与混凝土自身重量抗拔，其基础底板根据刚性角的要求配置钢筋，施工工艺简单。由于台阶式基础混凝土量较大，埋置较深，不易在有塌方、流沙等情况的地区使用。

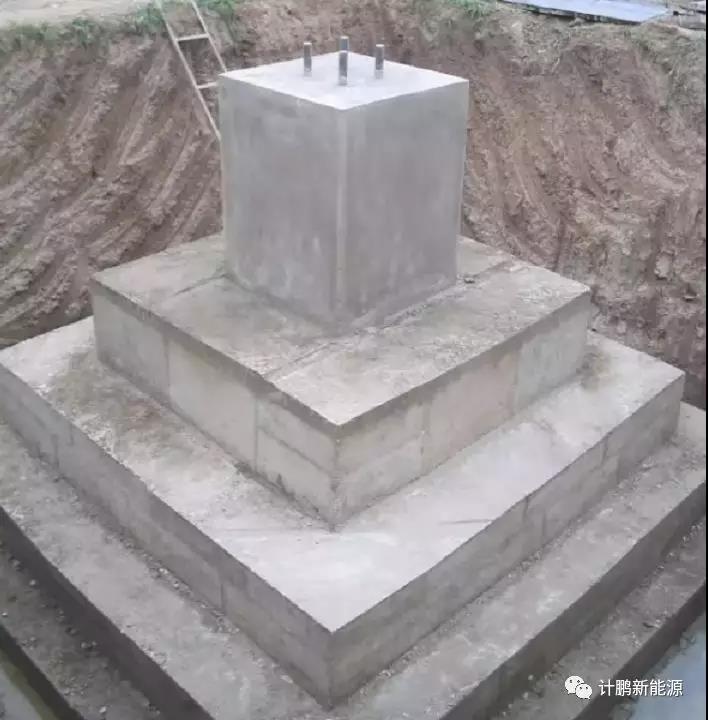

图1：大开挖台阶基础

板式基础适用于地质条件较差、地基承载力较低的地质情况，如湿陷性黄土地区。特别是有地下水容易产生流沙现场，地基无法深挖的地质情况。板式基础是采用柔性大板基础浅埋，利用大底板承受下压，基底地基应力小，并利用大底板增大上拔土体来承受上拔力。由于该基础型式埋深较浅，施工开挖简单。

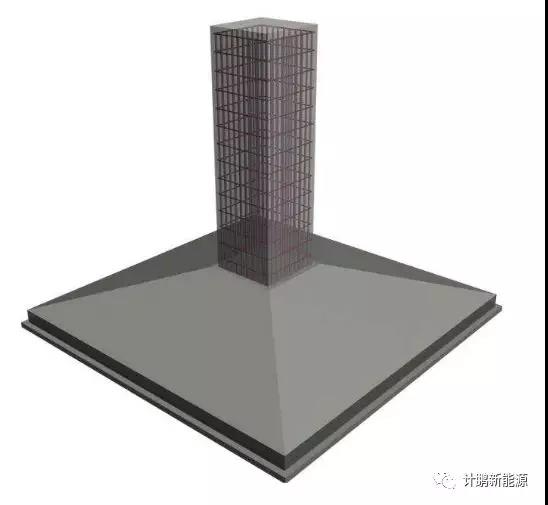

图2：板式基础

掏挖基础是利用机械或人工在天然土中直接挖（钻）成所需要的基坑，将钢筋骨架支立于土胎内直接浇筑混凝土而成的原状土基础。适用无水渗入基坑的地质条件，可塑或硬塑状黏性土或土夹石，全风化或强风化地层。不适用于砂土，淤泥及其其他饱和软土等坑壁宜塌陷的土体。其中，人工掏挖基础适用于运输困难及杆塔位分散、大型施工机械难以到达的区域，并且可以减少耕地的占用。

图3：掏挖基础

台阶式基础和板式基础属于大开挖基础，其开挖作业面大、占用地多，施工时对基础附近植被及环境扰动大；掏挖基础属于环保型基础，其开挖作业面小、占用地少，施工时对基础附近植被及环境扰动较小。考虑到风电场项目用地形式日趋紧张，风电项目涉林、涉地情况复杂、用地政策及环保要求日益加强，因此，在地质情况允许的条件下，推荐使用掏挖式基础做为风电场集电线路铁塔基础的首选型式。

二、选择合适的杆塔型式

常用的杆塔主要以角钢塔为主，塔腿有平腿和高低腿两种。平腿塔要求铁塔4个塔脚处于同一水平面；高低腿塔的塔脚可不处于同一水平面，且根据地形情况和设计需要，塔腿之间一般可有0至3m的高差。

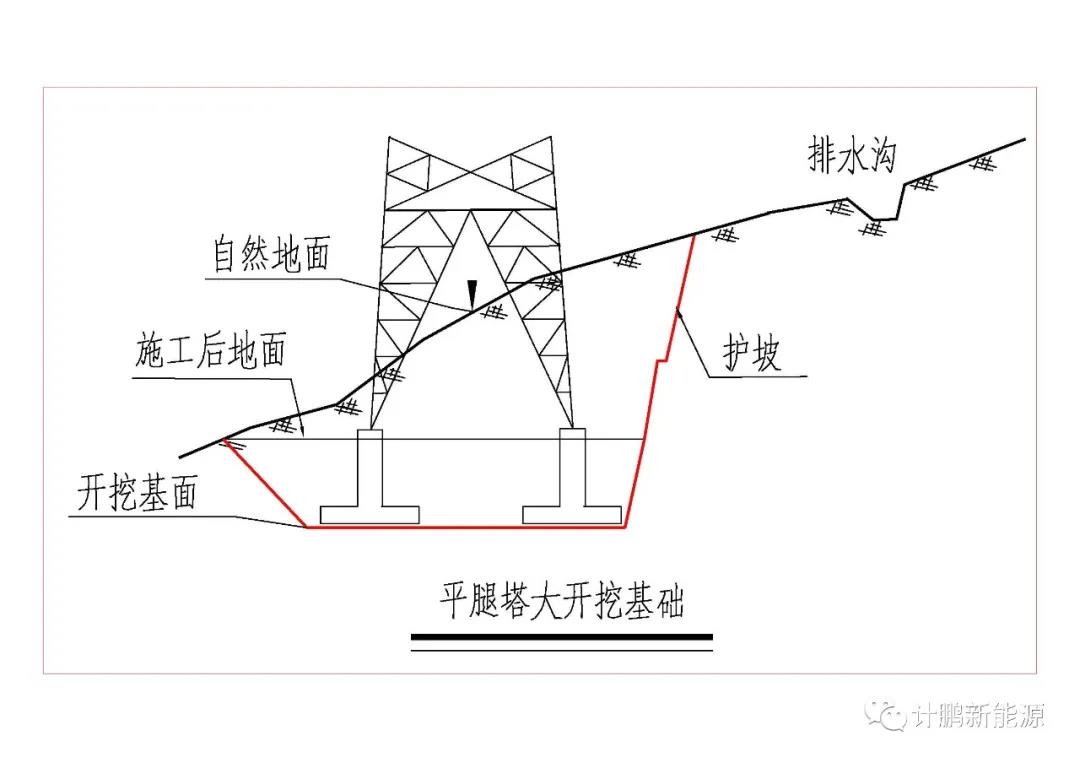

图4：平腿塔大开挖基础

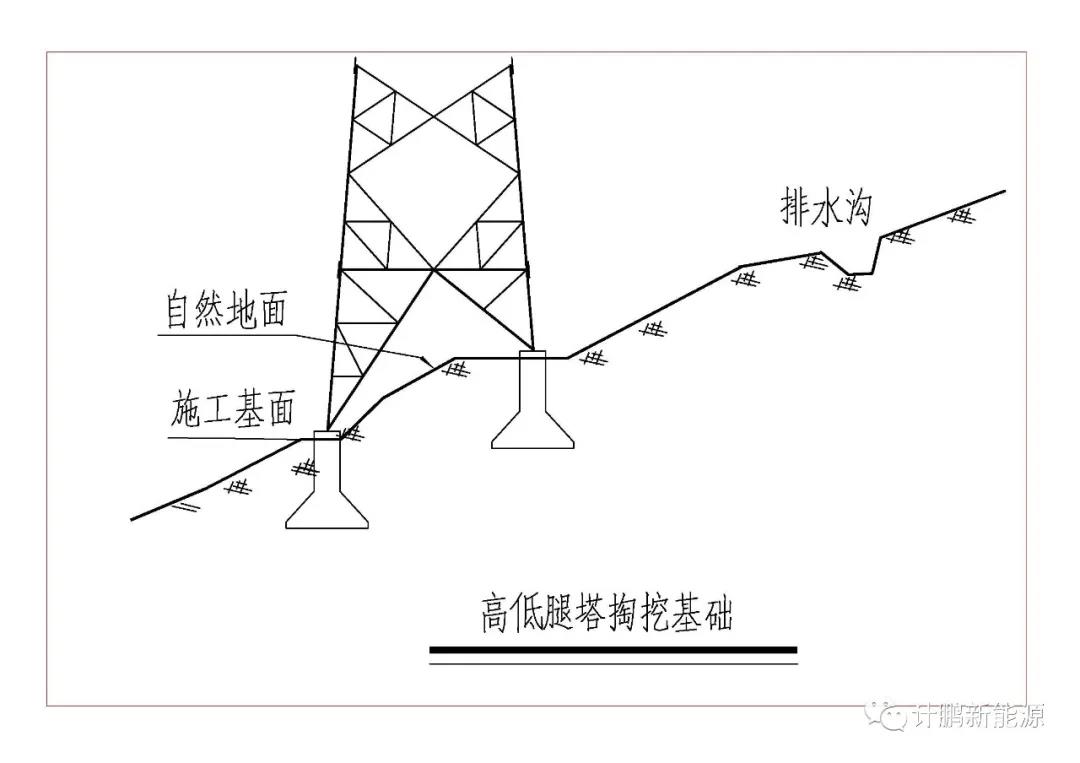

图5：高低腿塔掏挖基础

如图所示，平腿铁塔在其基础施工时需先开挖至施工基面才能进行基础施工，开挖施工基面时将产生大量弃土，并对周围环境产生很大扰动，会产生破坏周围植被、水土流失等现象。

而采用高低腿型式的铁塔，可根据四条塔腿不同的自然高差，选择不同长度的接腿进行设计和施工，能最小程度上降低施工对周围环境的扰动，最大程度上保护周围的自然环境、减少水土流失的发生，并减少土地的利用。

因此，可以看出采用高低腿型式铁塔，适宜在多为山地类型的风电场工程集电线路中使用。

三、风电场用地策划

风电场用地策划是一种对风电场用地情况的深入调查和深化设计，包含：风机选址用地核查、风电场道路用地核查、集电线路用地核查、用地费用核查等多个方面的工作。其中，集电线路用地核查对风电场集电线路塔位的涉林、涉地等情况将做出全面判定，深度已达到集电线路专业的施工图深度，因此对风电场工程集电线路节约用地、占地具有很高的指导性意义。北京计鹏信息咨询有限公司在风电场用地策划方面具有十分丰富的实践经验。

四、结论

通过以上分析可以看出，从土地资源集约利用、降低施工过程中对自然环境的扰动和破坏等方面考虑，利用铁塔高低腿并配合掏挖基础等环保型基础，可起到节约用地占地、降低对自然环境破坏的作用。再结合风电场用地策划，在目前风电工程涉林、涉地，用地政策紧张的环境下，将起到非常积极的作用，值得推广。
