【涨知识】海上风机基础简介

发布时间:2018-04-20

根据风能资源普查成果,我国5~25米水深、50米高度海上风电开发潜力约2亿千瓦;5~50米水深、70米高度海上风电开发潜力约5亿千瓦。深海区域的风电开发潜力更是不可限量。而根据《风电发展“十三五”规划》显示:到2020年我国将建设海上风电1500万千瓦(包括建成500万千瓦,在建1000万千瓦)。根据海上风能可开发量和规划容量可见,海上风力发电潜力巨大。

下面小编就为大家介绍一下海上风力发电风机基础的形式,其分类如下图。

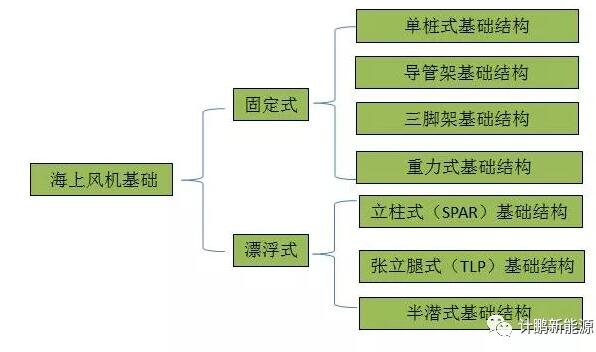

图一:海上风机基础分类

一、固定式海上风机基础

固定式海上风机基础主要适用于近海岸0-50m的水深。

1、单桩式基础结构

单桩式结构形式是比较简单常用的支撑结构形式。塔架直接由基础桩腿支撑或者通过过渡段把两者连接起来,塔架、桩腿以及过渡段都是圆柱形的钢铁管件。桩腿一直插到海底以下,插入的距离可根据实际的环境载荷以及海底的地质条件确定。除了结构简单外,单桩腿型的优点在于可用在上层泥土流动的海底以及受淘空影响的海况。当然它也有缺点,在水深较深时这种结构的柔性很大,支持结构上端过大的偏移量以及振动是其发展的限制条件。

单桩式基础结构适用条件:适合于0~25m的水深范围。

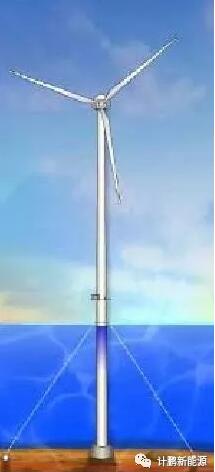

图二:单桩式基础结构

2、导管架基础结构

导管架结构形式通常有 3 或 4 个桩腿,桩腿之间用撑杆相互连接,形成一个有足够强度和稳定性的空间钢架结构。桩腿在海底处安装有轴套,地桩通过轴套插到海底一定深度从而使整个结构获得足够的稳定性。

导管架基础结构适用条件:适用水深为 20~40m。

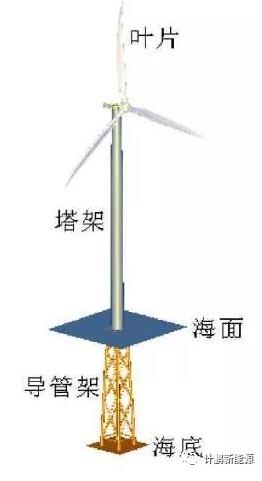

图三:导管架基础结构

文章来源:北极星风力发电网
